產品簡介：

　　GCS型低壓開關櫃係三相交流50HZ、額定電壓為400V(660 V)、額定電流為4000A及以下的發電、供電係統中,可供配電、電動機等電器設施的集中控製、電抗器限流、無功功率補償使用的低壓配電裝置,使用於發電廠、石油化工、冶金、織、高層建築供電等行業,在大型發電廠石油化工等自動化程度較高的場所,開關櫃留有與計算機接口,以便集中控製。

　　本開關櫃符合GB/T7251、IEC60439等標準的要求，並通過“3C”認證。

結構特點：

　　1、架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的9.2mm的安裝孔，使得框架組裝靈活方便

　　2、開關櫃的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。

　　3、水平母線采用櫃後平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。

　　4、電纜隔室的設計使電纜上、下進出均十分方便。

　　5、抽屜高度的模數為160mm抽改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的

　　互換性。單元回路額定電流400A及以下。

　　6、抽屜麵板具有分、合、試驗、抽出等位置的明顯標誌。抽屜單元設有機械聯鎖裝置。1抽屜單元為主體,同時具有抽出式和固定性,可以混合組合,任意使用。

　　7、櫃體的防護等級為IP30IP40,還可以按用戶需要選用

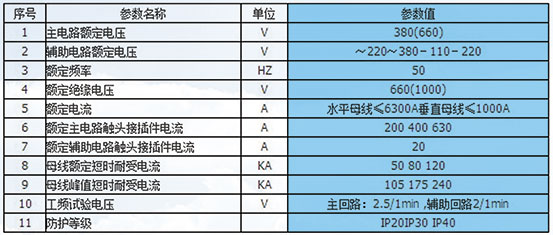

主要技術參數：

結構與安裝尺寸：
